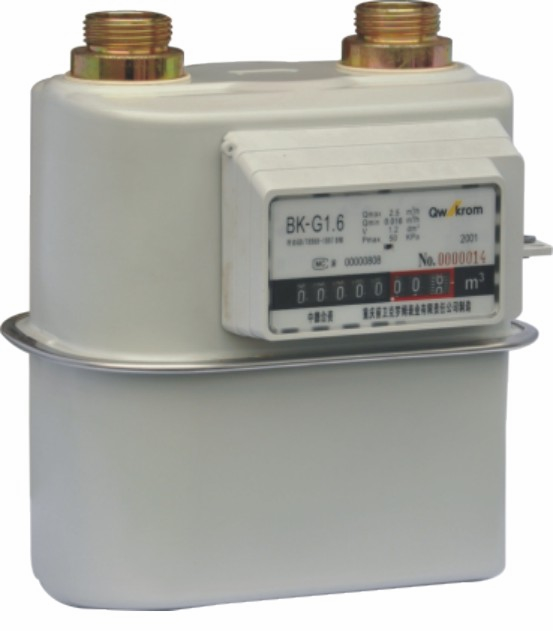

BKG1.6T-BKG4T温度修正燃气表
产品详细说明
简介：
QK3000 BK 系列机械温度补偿膜式燃气表是由重庆前卫克罗姆表业有限责任公司自主研发的新一代具备自主机械温度补偿功能的膜式燃气表，产品技术和各项性能指标达到国际先进水平。该系列产品以公司现有的BK表为基础，计量室膜片运动为无触点式，具有轻轴承负载和低噪音，取得专利的K系统对误差曲线具有可调性，流量误差稳定，易于控制，保证计量的精确性。该型系列产品还具有小阻流系数和对杂质的不敏感性。产品造型美观，灵敏度高，计量准确，性能稳定，安全可靠，使用寿命周期长等特点。产品各项性能指标均符合国标GB/T6968和欧标EN1359的要求。
适用气体：
符合国家标准的天然气（GB 17820)、人工煤气（GB/T 13612)、液化石油气（GB 11174)、空气、惰性气体等气体计量。
技术参数：
| 项目 | 单位 | 参数 | |||
| BK-1.6T | BK-G2.5T | BK-G4T | |||
| 公称流量（Qn） | m³/h | 1.6 | 2.5 | 4 | |
| 最大流量（Qmax) | m³/h | 2.5 | 4 | 6 | |
| 最小流量（Qmin) | m³/h | 0.016 | 0.025 | 0.04 | |
| 回转体积 | dm³ | 1.2 | |||
| 总压力损失 | Pa | ≤200 | |||
| 工作压力范围 | kPa | 0.5～50 | |||
| 计量误差 | Qmin≤Q＜0.1Qmax | ﹪ | ±3.5 | ||
| 0.1Qmax≤Q≤Qmax | ﹪ | ±2 | |||
| 计数器最小读数 | dm³ | 0.2 | |||
| 计数器最大读数 | dm³ | 99999.999 | |||
| 工作环境温度 | ℃ | -10～+40 | |||
| 储藏温度 | ℃ | -20～+60 | |||
| 中心温度tsp | ℃ | 15 | |||
| 基准温度tb | ℃ | 20 | |||
| 使用寿命 | Year | 天然气、空气、惰性气体10年。人工煤气、液化石油气6年 | |||
外型、安装尺寸及重量：
| A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | M（mm) | 重量(kg) |
| 130 | 221 | 67 | 205 | 157 | M 30×2 | 1.9 |
运输、安装及使用安全说明：
1.本表在搬运、存放过程中应保持直立，切勿卧放、倒置及碰撞。贮存温度为（-20～+60）℃，且空气中不含有腐蚀性介质；
2.表应安装在远离火源，防雨、防潮、不受振动，能避免长时间阳光直射的地方；
3.本表在接入管路前应排除管道内灰尘、铁渣和水等杂物，管道应无泄漏；
4.本表必须直立安装并按表顶部箭头方向正确连接进气口和出气口，施加在管接头上的力矩不得超过80N.m；
5.本表进气口前须装一个可关闭气路的阀门；
6.管道与气表连接处不得漏气，进入气表的燃气压力不得超过5kPa，在检修调试用户调压器时，必须关断表前阀；
7.严禁明火检漏；
8.非专业人员严禁拆卸；
9.新装表或变换管路后，初次使用前，必须把管路空气排空，并严禁在使用中关闭表前阀，以防回火、爆炸。
