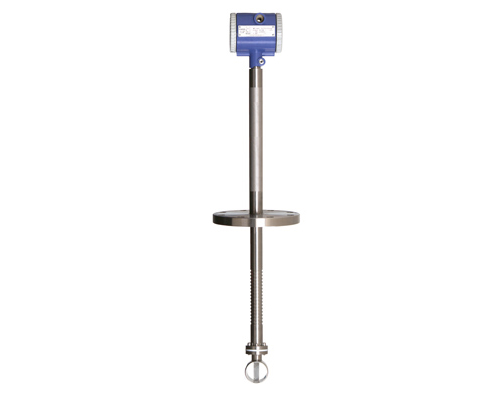

插入式 涡街流量计
产品详细说明
详细资料
一、产品概述
LUCB型插入式涡街流量传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
LUCB 型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
二、工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
三、仪表特点
a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
c.压力损失小，量程范围宽，范围度达1:25。
d.无可动部件，长期稳定，结构简单便于安装和维护。
e.可测介质温度达+250℃。
a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
c.压力损失小，量程范围宽，范围度达1:25。
d.无可动部件，长期稳定，结构简单便于安装和维护。
e.可测介质温度达+250℃。
四、技术参数
|
公称通经（mm） |
250，300， 400，500，600，700，800，900，1000 |
|
仪表材质 |
1Cr18Ni 9Ti |
|
公称压力（Mpa） |
PN1.6Mpa；PN2.5Mpa |
|
被测介质温度（℃） |
－40～+250℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
精度等级 |
示值的±2.5% |
|
量程比 |
1:10；1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号 |
|
供电电源 |
传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤500m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
