温压补偿型涡街流量计
产品详细说明

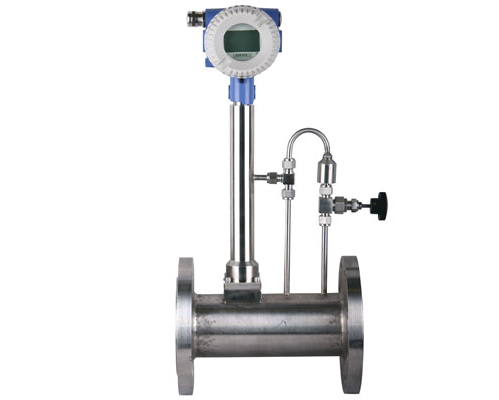

温压补偿智能型涡街流量传感器
一、产品概述：
一、产品概述：
LUGB温压补偿智能型涡街流量传感器是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。
二、功能特点
● 表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
● 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
● 全新的数字滤波和修正功能使流量测量更加精准可靠。
● 电池供电型无需外接电源既可连续工作两年以上。
● 全新点阵汉字液晶显示，使用操作更方便。
三、技术参数
● 测量介质
气体、水、饱和蒸汽、过热蒸汽、天然气
● 公称口径
DN25 — DN500
● 介质温度
- 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；
● 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
● 全新的数字滤波和修正功能使流量测量更加精准可靠。
● 电池供电型无需外接电源既可连续工作两年以上。
● 全新点阵汉字液晶显示，使用操作更方便。
三、技术参数
● 测量介质
气体、水、饱和蒸汽、过热蒸汽、天然气
● 公称口径
DN25 — DN500
● 介质温度
- 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；
-40℃—+420℃（需选配传感头不断流拆装型）
● 精度等级
1.5级、1.0级（首选） 、0.5级、0.2级（需协议供货)
● 涡街可测流量范围
液体：0.4 m/s —10 m/s
气体、蒸汽：4m/s -- 70 m/s
● 放大器选择
温压补偿一体化智能数字显示型放大器（工况脉冲、标况脉冲、标况三线电流或RS485信号输出）；
● 防爆等级
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防护等级
IP54、IP65
● 表体材质
1Cr18Ni9Ti(其它材质协议供货)
● 精度等级
1.5级、1.0级（首选） 、0.5级、0.2级（需协议供货)
● 涡街可测流量范围
液体：0.4 m/s —10 m/s
气体、蒸汽：4m/s -- 70 m/s
● 放大器选择
温压补偿一体化智能数字显示型放大器（工况脉冲、标况脉冲、标况三线电流或RS485信号输出）；
● 防爆等级
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防护等级
IP54、IP65
● 表体材质
1Cr18Ni9Ti(其它材质协议供货)
四、型号及功能选择
LUGB—☐☐☐☐—☐☐☐☐—☐☐☐☐—☐☐☐☐
LUGB……………满管式涡街流量传感器
A-LUGB型满管式涡街表体连接形式
1 法兰连接式（温压补偿式涡街必选型）
2 法兰卡装式（首选型）
B-可测介质
1 气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
2 测量液体
3 测量气体
4 测量饱和蒸汽、过热蒸汽
C-涡街口径
D-输出信号
0 电压脉冲（低电平≤1V, 高电平≥6V，脉宽≥10uS）
1 两线制4-20mA输出( 温压补偿型为三线制)
2 无信号输出现场显示
E-可测最高介质温度
0 -40℃…+150℃
1 -40℃…+280℃（LUCB型插入式涡街250℃）
2 -40℃…+350℃（LUCB型插入式涡街不可选）
3 -40℃…+420℃（只限传感头不断流拆卸型）
F-防爆等级
0 无防爆认证，防护等级为IP54、IP65
1 本安防爆型，防爆等级为ExiaⅡCT4
2 隔爆防爆型，防爆等级为ExdⅡCT6
G-涡街放大器显示形式
0 无现场显示型
1 现场显示型（液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标况流量等）
H-仪表精度等级
0 1.0级（LUGB型首选，LUCB型需协议供货）
1 0.5级（只限LUGB型涡街）
2 0.2级（只限LUGB型涡街，需协议供货）
3 2.5级（LUCB型插入型涡街首选型）
4 1.5级（LUCB型插入式涡街需协议供货）
5 低流速型涡街（表体内直接缩径，精度≥1.5级）
I-放大器安装形式
0 表体与放大器不分离型
1 表体与放大器分离型（分离距离≤10米。温度及温压补偿型表体不可选）
2 潜水型涡街
J-涡街放大器工作电源
0 12VDC供电
1 24VDC供电
2 3.6V(或3V)锂电池供电（只限带液晶显示无信号输出型涡街）
3 3.6V(或3V)锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）
注：3V锂电池只适用于温压补偿一体化型涡街
K-涡街检测功能及放大器显示形式
3 3.6V(或3V)锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）
注：3V锂电池只适用于温压补偿一体化型涡街
K-涡街检测功能及放大器显示形式
0 无补偿式 (无温度、压力补偿功能)
1 现场显示气体温度、压力补偿一体化智能式(LUGB型法兰连接式气体表体专用。可显示标况瞬时流量、标况累积流量、温度、压力或频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出，脉冲低电平≤1V,高电平≥6V,脉冲占空比50%）
2 现场显示过热蒸汽温度、压力补偿一体化智能式(LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出，脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%）
3 现场显示温度补偿智能式(LUGB型饱和蒸汽表体专用，可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出，脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%）
2 现场显示过热蒸汽温度、压力补偿一体化智能式(LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出，脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%）
3 现场显示温度补偿智能式(LUGB型饱和蒸汽表体专用，可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出，脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%）
L-LUGB型满管式涡街传感头安装形式
0 传感头断流拆装式
1 传感头不断流拆装式（≥350℃涡街必选型）
M-通讯方式
0 无通讯
1 R485通讯（只限智能式放大器）
2 R232通讯（只限智能式放大器）
N-HART协议
0 无HART协议
1 带HART协议（需协议供货）
Q-滤波方式
0 普通方式
1 智能数字滤波方式（需协议供货）
