基本脉冲型涡街流量计
产品详细说明

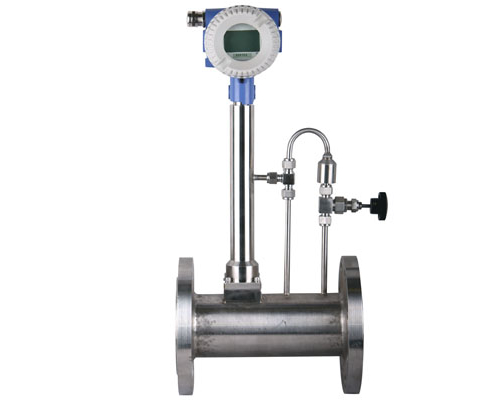

仪表名称：基本脉冲输出型涡街流量计
四、产品型号与标记
适用介质：蒸汽、气体、液体
仪表精度：±1.0%R, ±0.5%R
仪表材质：不锈钢
口径范围：DN25—DN300
连接方式：法兰卡装
详细资料
一、 概 述
LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
二、 仪表特点与用途
特点：
n 无可动部件，长期稳定，结构简单便于安装和维护
n 采用消扰电路和抗振动传感头，具有一定抗环境振动性能
n 采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
n 由软件对仪表系数非线性进行修正，提高测量精度
n 压力损失小，量程范围宽
n 采用EEPROM对累积流量进行掉电保护，保护时间大于10年
用途：
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
三、技术参数
|
公称通经（mm） |
15，20，25，40，50，65，80，100，125，150，200，250，300 |
|
仪表材质 |
1Cr18Ni 9Ti |
|
公称压力（Mpa） |
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
|
被测介质温度（℃） |
－40～+250℃ ；－40～+350℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
精度等级 |
测量液体：示值的±0.5 测量气体或蒸汽：示值的±1.0、±1.5 |
|
量程比 |
1:10；1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号 |
|
供电电源 |
传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤500m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
四、产品型号与标记
|
产品型号与标记 |
说明 | ||||||||
|
种类LUG |
|
|
|
|
|
|
|
|
利用卡门涡街原理，流量传感器 |
|
检测方法 |
B |
应力式检测 | |||||||
|
|
— |
| |||||||
|
法 兰 连 接 |
1 |
表体法兰标准：GB/T9119·10－2000 | |||||||
|
法 兰 卡 装 |
2 |
产品出厂自带卡装法兰、螺栓及垫片 | |||||||
|
被测介质 |
气 体 |
1 |
| ||||||
|
液 体 |
2 |
| |||||||
|
蒸 汽 |
3 |
| |||||||
|
口 径 |
01 |
20mm | |||||||
|
02 |
25mm | ||||||||
|
04 |
40mm | ||||||||
|
05 |
50mm | ||||||||
|
06 |
65mm | ||||||||
|
08 |
80mm | ||||||||
|
10 |
100mm | ||||||||
|
12 |
125mm | ||||||||
|
15 |
150mm | ||||||||
|
20 |
200mm | ||||||||
|
25 |
250mm | ||||||||
|
30 |
300mm | ||||||||
|
信号及转换器类型 |
Z |
一体型 | |||||||
|
|
N |
电压脉冲 | |||||||
|
A |
4～20mADC，二线制 | ||||||||
|
B |
电池供电，现场液晶显示 | ||||||||
|
C |
现场液晶显, 示，4～20mADC | ||||||||
|
F |
|
分体型 | |||||||
|
|
N |
电压脉冲 | |||||||
|
C |
4～20mADC，带电流指示表头 | ||||||||
|
|
E |
防爆，ExdIIBT6 | |||||||
|
N |
不防爆 | ||||||||
