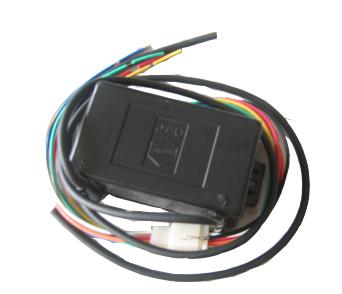

红外线燃烧器国晶点火器
产品详细说明
一、配线说明：
N：点火输出
S：信号侦测
绿：电源220伏
蓝：电源共用线
橙/蓝：PV燃气电磁阀
红/蓝：L2燃烧工作指示灯
白/蓝：L1熄火（点火）指示灯
黄/蓝：警报器
黑：接地线
二、功能：
尺寸：127mm*70mm*42mm
安装孔距： 118mm 孔径φ 5mm
重量：400g
输入电压：AC220（AC185~AC250V）
点火：输出高压16KV以上
再点火：熄火时能自动再点火
指示灯：熄火（点火）指示、燃烧（工作）指示，自动交换
自动报警：超过点火时间（22秒），仍未点火时将会自动发出警报
自动关闭：超过点火时间仍点不着火时自动关闭燃气的电磁阀
