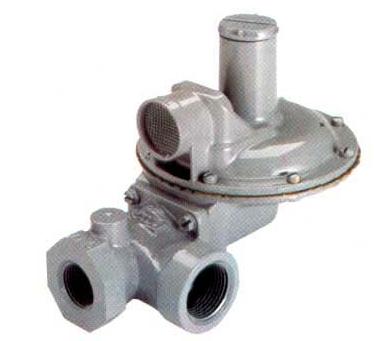

1200B 系列调压器
产品详细说明
一、技术参数
◆ 最大入口压力：8.79 kgf/cm2
◆ 出口压力：1.25 Kpa ~ 34.5 Kpa
◆ 最大流量：37.5 Nm3/h
◆ 工作温度： -30℃-65℃
◆ 180°阀体连接：1/2”、3/4”、3/4”×1”、1”NPT
◆ 90°阀体连接：1/2”、1/2”×3/4”、1/2”×1”、3/4”、 3/4”×1”、1”NPT螺纹
◆ 标准配置：180°阀体1/2”、3/4”、1”NPT螺纹
二、产品型号
|
型号 |
附加功能说明 |
排气孔 |
|
1203 |
无 |
1/4”NPT |
|
1203B |
无 |
3/4”NPT |
|
1213B |
全量内部放散 |
3/4”NPT |
|
1243B |
全量内部放散
超压关断 |
3/4”NPT |
|
1283B |
超压关断 |
3/4”NPT |
|
1253B wussa |
全量内部放散
超压关断
低压关断 |
3/4”NPT |
|
1293B w/ussa |
超压关断
低压关断 |
3/4”NPT |
三、出口压力弹簧范围
|
|
 |
四、外形尺寸及连接方式表
|
型号 |
A-90° |
A-180° |
B |
C |
D |
E |
F |
连接方式 |
|
1203B 1213B |
46., 0 |
31.8 |
154.0 |
127.0 |
115.9 |
52.4 |
70.6 |
1/2”、3/4”、3/4”×1”、1” |
|
46.0 |
|
154.0 |
127.0 |
115.9 |
52.4 |
70.6 |
1/2”×1” | |
|
1243B
1283B |
— |
20.7 |
154.0 |
127.0 |
115.9 |
54.8 |
70.6 |
1/2”×3/4”、1/2”×1”、3/4”、 3/4”×1”、1”NPT |
