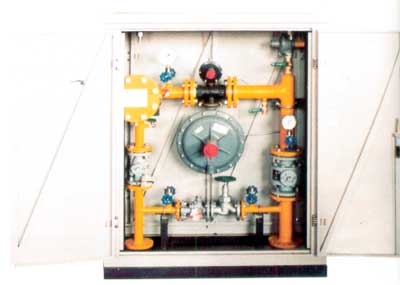

NXE1+1系列型燃气调压箱广泛适用于燃气输配、居民小区、餐厅、锅炉、工业窑炉等。
可用于天然气、煤气、石油液化气等各种非腐蚀性气体的压力调节、稳压控制、计量、远程监测。
.jpg)
★ 一路自动调压，一路旁通，手动调压；
★ 直接作用式调压器，内置平衡阀，反应迅速；调压范围广，稳压精度高，零流量自动关闭。
★ 超压紧急切断，人工复位。
★ 不锈钢滤芯，过滤精度高，使用寿命长。
★ 进出口为GB法兰，内部构件标准化，使用维护方便。
|
序号 |
部件名称 |
单位 |
数量 |
产地 |
备注 |
|
1 |
调压器 |
套 |
2 |
意大利TARTARINI |
|
|
2 |
压力表 |
块 |
2 |
德国WIKA |
|
|
3 |
微压表 |
块 |
2 |
日本PRO |
|
|
4 |
放散阀 |
个 |
1 |
美国FISHER |
|
|
5 |
蝶阀 |
个 |
2 |
意大利FIORENTINI |
|
|
6 |
球阀 |
个 |
4 |
国产 |
|
|
7 |
过滤器 |
台 |
2 |
国产 |
|
|
8 |
绝缘接头 |
个 |
2 |
国产 |
|
|
型号 |
RTX40/50 |
RTX50/80 |
|
调压器 |
意大利TARTARINI B/249 |
意大利TARTARINI A/109 |
|
进气口压力范围P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出气口压力范围P2（KPa） |
1～50 |
1～30 |
|
流量（Nm3/h） |
≤300 |
≤600 |
|
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN40 |
DN50 |
|
出气口法兰（GB） |
DN50 |
DN80 |
|
箱体尺寸（长×宽×高）mm |
940×500×1160 |
1140×500×1380 | |
| |
|
型号 |
RTX50/100 |
RTX80/100 |
|
调压器 |
意大利TARTARINI A/149 |
意大利TARTARINI MBN25/65 |
|
进气口压力范围P1（MPa） |
0.02～0.5 |
0.2～0.5 |
|
出气口压力范围P2（KPa） |
1～30 |
1～50 |
|
流量（Nm3/h） |
≤900 |
≤1000 |
|
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN50 |
DN80 |
|
出气口法兰（GB） |
DN100 |
DN100 |
|
箱体尺寸（长×宽×高）mm |
1150×570×1390 |
1260×680×1760 | |
| |
|
型号 |
RTX80/150 |
RTX100/150 |
|
调压器 |
意大利TARTARINI MBN40/80 |
意大利TARTARINI MBN50/100 |
|
进气口压力范围P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出气口压力范围P2（KPa） |
1～50 |
1～50 |
|
流量（Nm3/h） |
≤2800 |
≤3430 |
|
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN80 |
DN100 |
|
出气口法兰（GB） |
DN150 |
DN150 |
|
箱体尺寸（长×宽×高）mm |
1470×740×1720 |
1470×780×1750 | |
| |
|
型号 |
RTX150/200 |
RTX150/250 |
|
调压器 |
意大利TARTARINI MBN65/100 |
意大利TARTARINI MBN80/150 |
|
进气口压力范围P1（MPa） |
0.02～0.5 |
0.02～0.5 |
|
出气口压力范围P2（KPa） |
1～50 |
1～50 |
|
流量（Nm3/h） |
≤4000 |
≤6500 |
|
调压精度 |
±5% |
±5% |
|
进气口法兰（GB） |
DN150 |
DN150 |
|
出气口法兰（GB） |
DN200 |
DN250 |
|
箱体尺寸（长×宽×高）mm |
1600×850×1780 |
1900×1000×2200 | |
