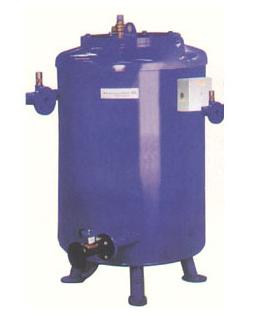

700kg/h-1200kg/h热水式气化器
产品详细说明
一、特点
◆ 在工业厂矿、住宅小区管道供气、饮食业和大型温室采暖行业燃气（气化的液化石油气）供应系统中，仅靠瓶组和储罐的自然气化将难以稳定供气，特别在缺乏电力供应或可从厂房直接供应热水之情况下，安全可靠的KTW97型气化炉能够满足这类需要。
二、技术特征
◆ 气化炉是采用循环热水式，45℃到70℃。
◆ 设计温度：-40℃到70℃
◆ 根据丹麦安全条例，（ZONE2）炉应该安装在距离储罐4米范围以外，厂方并建议在安全泄压阀和分油器排污阀安装排空管道以便液化气排放至安全范围。
◆ 在工业厂矿、住宅小区管道供气、饮食业和大型温室采暖行业燃气（气化的液化石油气）供应系统中，仅靠瓶组和储罐的自然气化将难以稳定供气，特别在缺乏电力供应或可从厂房直接供应热水之情况下，安全可靠的KTW97型气化炉能够满足这类需要。
二、技术特征
◆ 气化炉是采用循环热水式，45℃到70℃。
◆ 设计温度：-40℃到70℃
◆ 根据丹麦安全条例，（ZONE2）炉应该安装在距离储罐4米范围以外，厂方并建议在安全泄压阀和分油器排污阀安装排空管道以便液化气排放至安全范围。
三、安全功能
电磁阀能起阻止液相石油气渗透和超载的作用。由温控器所控制，此组合可防止液体流入下游气相管内，当液化气温度低于40℃，电磁阀即自行关闭。电磁阀随炉供应。
附有2个安全阀，供给汽室及水室使用，安全阀会因炉内超压而开启，当汽化炉内储有液体时，所有连接汽化炉及储罐（或瓶组）的阀门应保持常开状态。
所有电控元件均安装在炉身控制箱内。
汽室实验压力=32.5Bar(470 PSI)
水室实验压力=3.8Bar(56 PSI)
汽室安全阀设立起跳压力=17Bar(250 PSI)
水室安全阀设立起跳压力=2.5Bar(37 PSI)
电磁阀能起阻止液相石油气渗透和超载的作用。由温控器所控制，此组合可防止液体流入下游气相管内，当液化气温度低于40℃，电磁阀即自行关闭。电磁阀随炉供应。
附有2个安全阀，供给汽室及水室使用，安全阀会因炉内超压而开启，当汽化炉内储有液体时，所有连接汽化炉及储罐（或瓶组）的阀门应保持常开状态。
所有电控元件均安装在炉身控制箱内。
汽室实验压力=32.5Bar(470 PSI)
水室实验压力=3.8Bar(56 PSI)
汽室安全阀设立起跳压力=17Bar(250 PSI)
水室安全阀设立起跳压力=2.5Bar(37 PSI)
四、安装维修
KTW97型气化炉安装简便，费用低。可直接从厂房供应热水或配套热水炉使用。在热水供应源至汽化炉之间应加配安装热交换器，这可防止汽体在发生泄露时渗漏至热水供应源里。没有外置控制箱，维修工作量极小。建议在水室内加入高级防冻/锈剂，如乙二醇。
遥控监察指示箱及分油器随炉供应。
遥控监察指示箱及分油器随炉供应。
五、技术特性
气化炉是采用循环热水式，45℃到70℃。
设计温度：-40℃到70℃
根据丹麦安全条例，（ZONE2）炉应该安装在距离储罐4米范围以外，厂方并建议在安全泄压阀和分油器排污阀安装排空管道以便液化气排放至安全范围。
六、工艺结构部件说明
|
1、热水入口 |
2、汽室安全阀 |
3、汽相探针 |
4、热水出口 |
|
5、水室安全阀 |
6、汽体出口 |
7、液体入口 |
8、排水口塞 |
七、技术指标
|
丹麦高山牌热水式（LPG）气化炉（1200Kg/h） | |||||
|
汽体 出入口接驳 |
热水 出入口接驳 |
电流Amp |
水室容积（升） |
电伏50/60Hz |
重量Kg |
|
BSP1"DN40 |
BSP2"BSP2 |
1,0 |
285 |
220/230/240 |
300 |
|
操作条件 |
每小时流量按不同热水温度 | |
|
供水量M3/h |
最低汽体温度 |
入口75℃-出口65℃ |
|
16，0 |
40℃ |
1200Kg/h |
|
丹麦高山牌热水式（LPG）气化炉（700Kg/h） | |||||
|
汽体 出入口接驳 |
热水 出入口接驳 |
电流Amp |
水室容积（升） |
电伏50/60Hz |
重量Kg |
|
BSP1"DN25 |
BSP2"BSP2 |
1,0 |
210 |
220/230/240 |
240 |
|
操作条件 |
每小时流量按不同热水温度 | |
|
供水量M3/h |
最低汽体温度 |
入口75℃-出口65℃ |
|
9，0 |
40℃ |
700Kg/h |
